HC355型锯轨机配置一台二冲程引擎。它易于操作,性能优良(完成一个UIC60轨的切割不超过2分钟)。
HC355型锯轨机采用折叠式的导向和支撑结构,能够很好地保证切割垂直于钢轨,并保证操作者的安全。
根据锯片的磨损情况,锯轨机可以不用解除支撑架即可翻转。
我们的产品功率强劲。对任何在现场的钢轨切割施工都是绝对必须的。
HC355型锯轨机的技术性能
二冲程HUSQVARNA引擎,排气量119cc功率;转速9000rpm下,6.8kw(9.2hp)
锯片转速:5200rpm
如果机器与支撑架脱离,设置的安全系统可以停止引擎继续工作
机器重量:18.9kg
支撑架重量:9.5kg
需要的操用空间:880×280×460mm
锯片:
两面强化型,速度为100m/s
直径:355mm(14"),孔径:254mm
操作保养说明书
在使用一台新的锯轨机前： l 从头至尾，认真阅读操作手册。 l 检查锯片的安装及调整。详见“安装”一章。 l 启动发动机并检查化油器是否调节无误。见“保养”一章中“化油器”一节在空气/汽油混合正确的情况下，锯片的停止应该是慢慢减速直到最后静止。缓慢减速的调节在手册中有说明。对运转状态的调节应按此说明正确调节。在缓慢减速状态未正确调好时，请不要使用锯轨机！ l 请让您的Husqvarna的销售商来负责必要的机器维修及调节。
| “标志”介绍……………………………….2 安全要素 个人保护装置…………………………..4 锯轨机的安全装置……………………..4 锯轨机安全装置的检查、保养及使用……5 安全的一般要求…………………………….6 运输及储存…………………………………6 使用燃料时的安全注意事项………………7 工作介绍……………………………………...7 锯轨…………………………………………7 回弹…………………………………………8 保养及入库…………………………………9 切割锯片及刀片…………………………….10 磨料盘踞…………………………………10 切割盘片…………………………………11 金刚刀片…………………………………11 组件 锯轨机的各种组件………………………12 伸长支撑臂………………………………13 支臂与夹片……………………………....15 装配……………………………………………17 燃料的搬运 燃料………………………………………18 注油………………………………………18 启动及停止 启动及停止………………………………19 保养 传动皮带的调整…………………………20 传动皮带的更换…………………………20 化油器……………………………………20 燃油过滤器………………………………21 空气滤清器………………………………21 启动离合器………………………………22 火花塞……………………………………23 消音器……………………………………23. 冷却系统…………………………………23 日检查项目………………………………24 周检查项目………………………………24 月检查项目………………………………24 技术特性 3120K……………………………………………25 |
安 全 要 素 | ||||||||||||||||||||||
| 锯轨机的安全装置 在这一部分，我们介绍锯轨机的安全部件，以及这些部件的功能、检验方法和正确的维修保养，以确保这些安全设施能够真正发挥效用。（见“组件”一章，可以看到每一个安全部件的具体位置）
| |||||||||||||||||||||

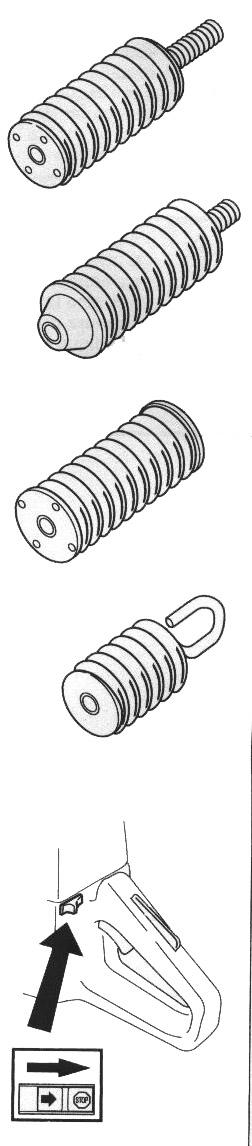

1. 消音器

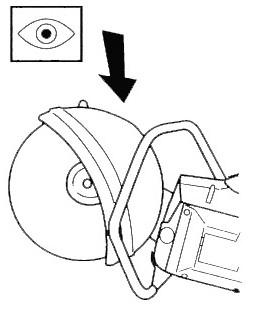

2. 锯片保护罩
| 锯轨机安全装置的 检查、保养及使用
| |||||||||||||||||
3．消音器
4．锯片保护罩
| 安全的一般要求

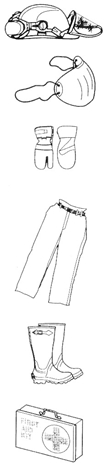

l 使用“个人防护用品”一章中推荐使用安全用品。 l 在疲劳状态、药物反应期、极度兴奋或酒后，永远不要使用锯轨机。 l 锯轨机外借给别人时，一定要随附本说明书。并确保将要使用该锯轨机的人完全了解该设备的性能及操作。 运输及储存 l 锯轨机应放置在能够上锁的地方，确保它远离小孩及无权接触锯轨机的人。 l 锯轨机入库和运输时，请不要安装锯片。 |
使用燃料时的安全注意事项 （注油 / 燃料混合 / 储存）
l 锯轨机及燃料的存放，要确保可能的溢漏或蒸发的油气不会接触到火星或火苗，比如：电动设备，电动发动机、电气开关或器件、暖气锅炉或其他类似的物体。 l 为了存放燃料，只有满足上述要求并且通过了检验的油箱才能被选用。 l 若锯轨机需要存放较长时间，油箱应该清空。请咨询离您最近的服务站，您可在那将多余的燃料清除。
| 工作介绍 本部分介绍使用锯轨机工作时的一般安全规则，操作时要遵守这些规则的要求，但有一点要强调：在出现事故等紧急情况下，若您附近没有可叫来进行帮助或急救的人，请不要使用锯轨机。 一般安全规则

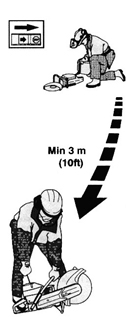

l 在启动锯轨机或进行切割期间，要随时观察机器附近是否有其他人员，以确保无任何人、动物或其他物品影响您的工作。 l 避免在不利条件下锯轨，如：浓雾、大雨、强风或极冷的天气等。在不利条件下工作易引起疲劳，甚至会出现危险后果。 l 若现场未准备就绪，或站立未稳，请勿开始工作。检查周围有无杂物，确保锯轨过程中不会有任何杂物意外落下或飞起而造成伤害。斜坡地段工作时，更要加倍注意。 l 在锯片旋转状态下，要随时注意，不要让衣服或身体的某一部分接触锯片。 l 发动机启动后，请保持您的位置远离锯片。 l 启动前，务必确保所有安保装置都已安牢。 l 为保安全，请务必确保工作现场照明充足。 l 对操作者而言，有些工作位是强制要求的。 l 检查周围情况，确保没有任何电线电缆横穿锯轨区域。
| |||||||||||||||
锯轨技巧 以下的技巧有一个共同特点。请参阅各不同锯片的使用说明。（比如：金刚石锯片，它起始所需的压力就比磨料盘锯要低）。
| 水冷

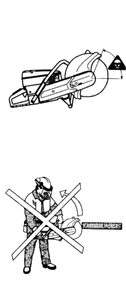

锯片的震动 若切割起步的压力太大或用大力气将锯片挤压向待切割的物体，锯片便会产生翘曲变形和震动。 用一个较小的压力便会止住震动。若仍旧震动不止，则应该将该用过的锯片扔掉。 回弹 锯轨机可能会发生突然猛力回弹。如果不按以下的要求进行操作，我们可能会遇到很严重的伤害甚至死亡。如果锯片的一部分（如下图所示）被用于进行切割，锯片很可能在切口处向上跳起，进而将锯轨机机身向后甩出，并重重地打在操作者身上。
| ||||||||||||||||

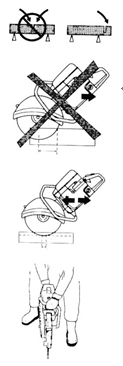

制动 锯片内部某一部分被固定或锯缝内挤，都会造成锯轨机制动。（为了避免这种情况的发生，请参阅“为了避免回弹”及如下的“夹锯/旋转”。 夹锯/旋转 锯缝内挤会引起夹锯。锯机会被猛烈地向下拉动，同时产生剧烈旋转。 为了避免夹锯： 将待切割物体合理支撑，以确保锯缝在整个切割过程中都保持很好的张开状态，一直到切完为止。
检查发动机主轴的转速 应定期采用“转速测定器”对发动机主轴的转速进行测定，测定时，机器工作温度应正常，并在空载高速运转状态下。每分钟的转数在机器上都有明示。
| 保养及入库 概述 Husqvarna 锯轨机本身是很坚固耐用的，但由于该锯轨机通常被用来进行高速切割，所以应该按规定对其进行定期和认真的保养，以保证其运转状态良好，并确保其安全性。 请参阅锯轨机的使用说明书，以便进行正确的操作和保养，除此之外的保养，请委托专业厂家来完成。 锯轨机 每次使用锯轨机时都应该谨慎小心，并且在需要运输时将锯片卸掉。 锯片 l 使用过后，锯片一定要从锯轨机上卸下来，并将其妥善放置。 l 对磨料盘锯要尤其当心，妥善保存。 l 锯片应存放于一块坚硬且水平的平面上。若锯片带有纸垫板，请采用必要的东西将锯片垫平。 l 避免潮湿和高温。 l 在搬运或运输锯轨机前，请卸掉锯片。 l 每次使用前，都应仔细检查，看锯片是否存在有搬运或存储过程中造成的损伤。
|
