20T液压齿条起道机
2013-06-05 09:27:50

20T液压齿条起道机质量达到国家标准,安全性高,值得信赖!咨询电话:18953724511

20T液压齿条起道机特性:

   起道机采用棘条双向机构,并备装急降装置,安全可靠,在任何角度都可以操作。主要零件是用高强度合金钢锻压而成,经热处理后特别耐用,机壳是采用优质碳素钢精密铸造。整机重量轻便於携带。该机经铁道部产品质量监督检验中心鉴定。

20T液压齿条起道机技术规格:

 1、最大起道力:      196KN

 2、钩脚最大起道力:  98KN

 3、定位最低高度:    60mm

 4、最大升程量:      270mm

 5、净量:            28kg

 6、外形尺寸:        455×200×530mm

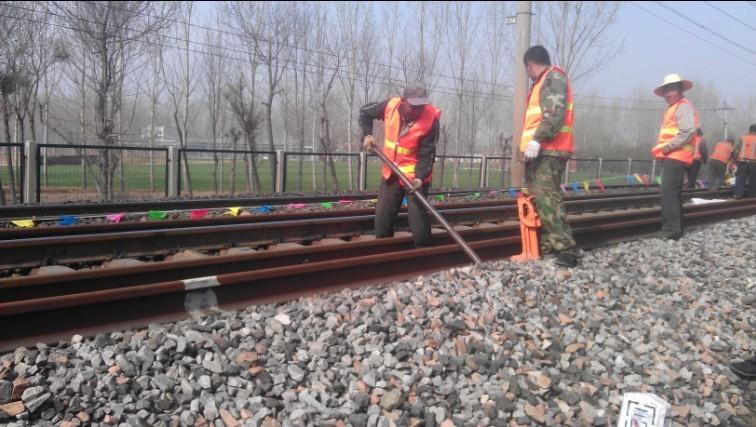

02A—20T齿条压机使用现场


齿条式起道机也就和平常换轮胎时使用的千金顶差不多,只不过这个是使用在铁路上。适用于铁路道轨的辅设、桥梁安装、及车辆、设备、重物起重之用,具有结构简单、使用方便、安全可靠、多机并用等优点,是一种应用较广的起重工具。工作原理是手动式起重工具种类之一,结构紧凑,合理利用摇杆摆动使齿爪上下移动,与定齿爪联动配合,推动齿条上升或下降,起重物随之升降。别看这个小小的东西能将那么重的钢轨抬起来真是神奇加省力。

齿条式起道机使用方法:

       1.提升――齿条起道机应平稳放妥,用长度1.5米钢质钢杆插入摇杆孔内,上下往复扳动到需要的提升高度为止。
2.缓降――把慢降控制手柄向上扳到制动位置将杠杆上下扳动,每往复一次即下降一牙。
3.急降――抽出杠杆,齿条式起道机用杠杆垂直撞击速降脚板尾面,就能一次降落到起点位置

4.滑动部位要经常润滑,发现零件损坏及时更换。


※使用方法
起道(提升)操作——将机立放使齿条钩舌部分置于钢轨或重物下,把撬棍插入摇杆4孔内,用力上下摆动撬棍即可把轨排或重物逐齿提升至所需高度。
快降(卸载)操作——将撬棍向上抬起,使摇杆往上摆一定角度,起动齿板11顶面即脱离齿条7齿面,把起动齿板11往后拉使其齿插入制动齿板5尾部三角槽内,再下按压撬棍,即实现快降(卸载)。
慢降操作——当起重后需要降低一、两齿的高度时,其操作为:将撬棍带动摇降4往下压,使制动齿板5脱离齿条7不负载,往后拉开制动齿板6,慢慢放松撬棍使齿条7下架一齿,然后放松制动齿板5使其齿入齿条7上一齿,放松撬棍使制动齿板受力,此时起动齿板不受力,再轻轻抬起撬棍,拉开起动齿板11使其齿尖 入齿条7上一齿。这样,就完成了起重物下降一齿高度的操作。以此类推,即了实现逐齿慢降。
使用注意事项
1、起道机上道作业前,应检查有否故障或损坏,空载操作是否灵活。
2、撬棍建议用钢管制作,其尺寸为外径φ40~48mm,壁厚4~5mm,长度1.5m,一端略有锥度。
3、慢降时,操作者要站在撬棍的一侧,扳动齿板时手不要伸行太近,以防擦伤。
4、起道作业遇到紧急情况时,应即快降操作,并撤出起道机。
排降故障与维修
1、起道机升降不灵活时,应检查各转动或滑动部位有否有锈蚀或赃物, 如有,应清除干净、并加上润滑油润滑。
2、升降操作时,如齿板“吃牙”不正常,应检查弹簧9有否跳出(未压住齿板),发现跳出,应使其复位;如弹簧疲劳弹力不够或损坏,应更换弹簧9。
3、如齿板侧面的拉手碰断,可焊接。
4、机架1顶部方口前面如磨损严重而影响起重作业时,应更换机架。
5、长期使用后,齿条7制动齿板5和起动齿板11齿部磨损严重而影响使用时,应更换。
保养
1起道机久置未用,使用前检查各转动、滑动部位有否锈蚀,空载操作是否正常,否则,应除锈、加润滑油。
2、应避免丢甩,以免碰坏零部件。

3、使用后,如粘有泥沙,脏物应清除干净;应妥善置放保管,并在转动部位适量加机油润滑,不要置放露天淋雨。


起道机的作用:

1、用途适用于铁路道轨的辅设、桥梁安装、及车辆、设备、重物起重之用,具有结构简单、使用方便、安全可靠、多机并用等优点,是一种应用较广的起重工具。

2、工作原理本机是手动式起重工具种类之一,结构紧凑,合理利用摇杆摆动使齿爪上下移动,与定齿爪联动配合,推动齿条上升或下降,起重物随之升降。

3、齿条起道机由底座抬钩、手柄压把、棘爪、千斤、齿条、快降轮组成,其特征在于它的抬钩与齿条构成滑动配合,手柄压把与抬钩铰接,棘爪一端固定在手柄压把上,另一端与齿条相啮合,千斤固定在抬钩上,齿条与底座固定联接。它克服了原有起道机的体积大、笨重、总体超高侵限等缺点。它由底座,抬钩,手柄压把,棘爪,千斤,快降轮等组成。压把手柄单程用力,它与原有技术相比,具有以下优点,体积小,重量轻,便于携带,全部作业过程都处于可确保行车安全状态下。
