矿车锻打三环链技术参数
2013-06-16 11:57:53

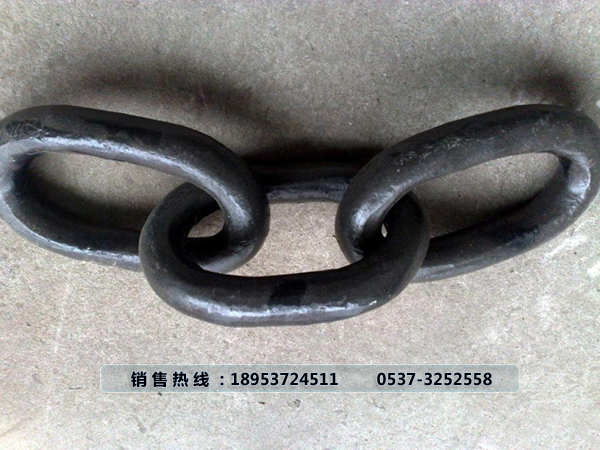

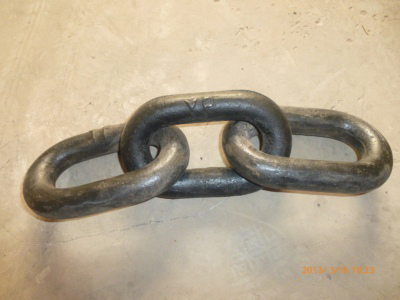

矿车锻打三环链技术参数
矿车锻打三环链本产品经国家安全检测中心济宁煤矿煤矿安全检验所定期检验为合格产品。
矿车锻打三环链应用： 矿车连接
材料：优质合金钢
制造标准： ISO 、DIN、BS、GB、MT等标准
矿车锻打三环链强度等级： C级，B级
安全保证： 验证载荷为2倍工作载荷三环链，直径32三环链，矿车销子，矿车配件
矿车锻打三环链是由一块材料经九次锻造而成。适用于运输煤炭、矸石、物料等各类矿车和林业木材运输联接，在符合《煤矿保安规程》的前提下也适用于矿山人的联接。
矿车锻打三环链详细参数：
| 规格dxp mm | 宽度 | 圆弧半径 | 重量 | 试验负荷 | 最大试验伸长率 | 最小破断负荷 | 最小破断伸长率 | |
| 最小内宽 | 最大外宽 | |||||||
| 22x105 | 40 | 87 | 41 | 2.9 | 70 | 2 | 370 | 15 |
| 26x118 | 46 | 102 | 48 | 4.6 | 100 | 2 | 520 | 15 |
| 28x120 | 48 | 108 | 51 | 6.7 | 110 | 2 | 610 | 15 |
| 30x120 | 48 | 112 | 53 | 7.8 | 120 | 2 | 670 | 15 |
| 30x130 | 55 | 119 | 56.5 | 6.9 | 120 | 2 | 670 | 15 |
| 32x140 | 58 | 126 | 60 | 9.9 | 140 | 2 | 790 | 15 |
| 34x147 | 64 | 136 | 65 | 10.1 | 160 | 2 | 890 | 15 |
| 38x145 | 80 | 160 | 77 | 13.65 | 200 | 2 | 1110 | 15 |
为了使我公司生产的三环链设备质量过关，我公司采购一台三环链拉力试验机，我公司保证所有出厂的锻打三环链，都必须经过三环链拉力试验，现把三环链试验机参数公布如下：
三环链卧式拉力试验机技术要求
一、用途及功能
本三环链卧式拉力试验机主要用于1T矿车窜车连接时的连接环、链、插销、车体及碰头等构件的拉伸性能试验，测定其力学性能参数、特征值。
二、锻打三环链 试验机主要结构
主要由：主机（加载框架）、液压源、测控系统等组成。主机采用卧式框架结构，通过液压方式施加试验力。
三、技术参数
1、最大试验力: 500kN 2、试验力范围：100 kN—500 kN 3、量 程：全程不分档（等效五档） 4、试验力示值误差：优于±1%、 5、试验力控制精度：±1% 6、活塞最大行程：（500kN） 0-500mm 7、活塞移动速度：500mm/min 8、位移测量范围：(500kN) 0-500mm 9、位移测量精确度：±0.1mm 10、位移控制精确度：±1% 11、拉伸空间(不包括活塞行程)： 横梁移动调节 钢丝绳接头中心距离 26000mm 12、油源流量： 63升/min 13、窜车数量不少于5个车 14、配套设备要有产品合格证。 |
