KWPY-600液压弯道器工作原理
2013-03-31 18:44:09

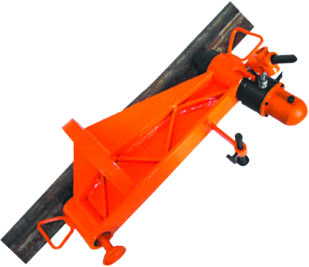

KWPY 600液压弯道器
一：工作原理：液压弯轨机运用液压传动和杠杆原理设计而成，它利用静压力对钢轨实水平，垂直曲线弯轨或直轨作业。
二：液压弯轨机由液压和机架两大部分组成。（1）、液压部分：1、顶盖 2、前盖 3、油缸 4、活塞杆 5、柱塞泵 6、卸载阀 7、进油阀 8、出油阀 9、滤网 10、放气阀
三：使用方法及注意事项：
操作液压弯轨机前，先拧紧卸载阀将液压弯轨器弯钩钩住钢轨，活塞顶头顶住钢轨，再转动液压弯轨机丝杆手轮，即可将液压弯轨机卡紧在钢轨上。
在泵油加载前，需检查液压弯轨器在钢轨上安放状态，液压弯轨器要放平，弯钢底面要贴近钢轨上顶面，将放气阀松开。
将手柄杆插入掀手，即可进行泵油加载，在弯轨过程中，泵油动作不宜过快；卸载时，缓缓松开卸载阀（旋松1/2—1扣），必须待活塞顶头离开钢轨侧面后才可转动丝杆手轮。在加载过程中，切勿转动丝杆手轮。
当活塞行程达到最大值70mm时，液压弯轨机油缸内复原弹簧呈压缩状态，为避免损坏机件，使用中活塞行程控制在65mm为宜。 慢慢打开卸载阀，使活塞杆自行复位，直至它完全回位。 旋紧卸载阀和通气阀，卸下600液压弯轨机。
产品型号规格：
产品名称
|
液压弯道器
|
液压弯轨机
|
液压弯道机
|
型号
|
KWPY–600型
|
KWPY–400型
|
KWPY–300型
|
最大弯轨力（KN）
|
549
|
410
|
294
|
适用钢轨（kg/m）
|
50
|
30
|
24以下
|
额定弯轨力（KN）
|
500
|
350
|
270
|
活塞行程（mm）
|
70
|
70
|
70
|
整机质量（kg）
|
60
|
27
|
25
|
液压油均用
|
液压油均用N15-N32号机械油
|
||
主要技术规格
产品名称：液压水平弯轨机
规格：KWPY-300
适用钢轨类型：24kg/m
最大弯轨力矩：88KN.m
活塞行程：70mm
油缸直径：70mm
重量：25kg
