YZ-530型液压直轨器
2026-09-18 11:04:32

一、适用范围

YZ-530 型液压直轨器为手动液压专用工具，适用于线路上50kg/m 及以下各轨型钢轨的水平调直或弯曲作业。机体采用特种钢锻造，具备性能可靠、结构紧凑、自重轻、拆装便捷的特点。

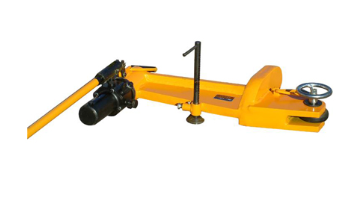

YZ-530型液压直轨器

主要技术参数

  1. 最大直轨力：530kN

  2. 系统额定工作压力：52MPa

  3. 工作活塞行程：70mm

  4. 柱塞泵规格（直径 × 行程）：Φ14mm×40mm

  5. 空载进给量：1.6mm / 次

  6. 整机质量：58kg

基本结构与工作原理

设备整体分为液压动力总成与机体两大组件。 机体采用高强度合金结构钢焊接成型。 液压动力总成包含：a 手压泵、b 油缸、c 活塞、d 溢流阀、e 卸荷阀、f 油箱、g 复位弹簧、h 顶头、i 安全回油阀。
